Had weer een antenne binnengekregen dit keer een Fritzel FB13, dit is een 3 banden: 20/15/10 meter. De FB13 zag er vele malen beter uit dan de FB23 die ik ook eens opgeknapt had.

We gaan beginnen om alles te demonteren.

Hoe aanslag op aluminium verwijderen?
Wel kun je een pH-neutraal reinigingsmiddel gebruiken om het aluminium te poetsen. Groene zeep bijvoorbeeld, of een speciaal reinigingsmiddel voor aluminium. Spoel het aluminium na het reinigen altijd af met water en maak het droog met een microvezeldoek of keukenpapier.

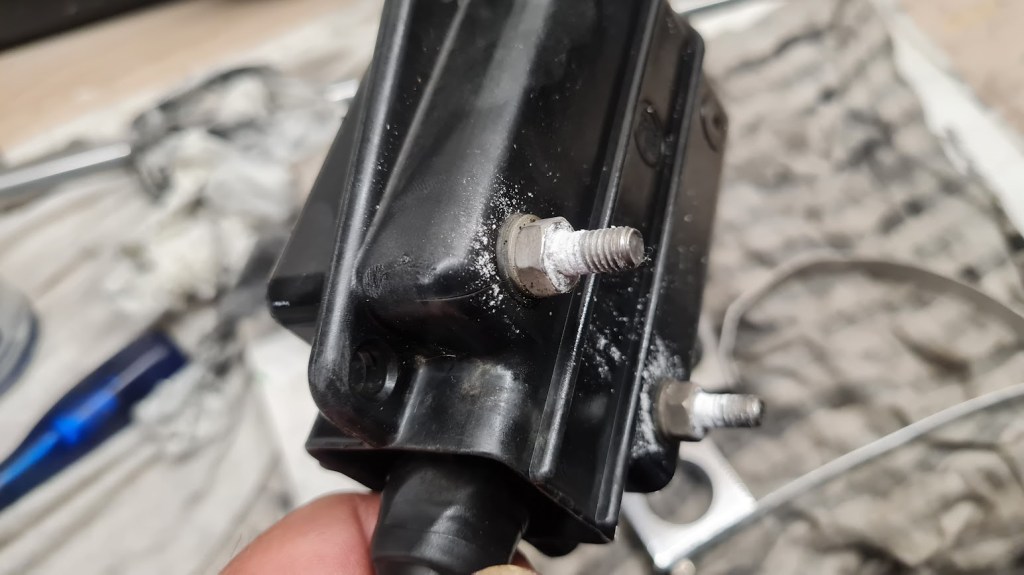

Alle verbindingen eerst in de WD40 en daarna schoon gemaakt van corrosie en ingevet met Belleville-aluminiumvet, en de moeren vervangen die aangetast waren.

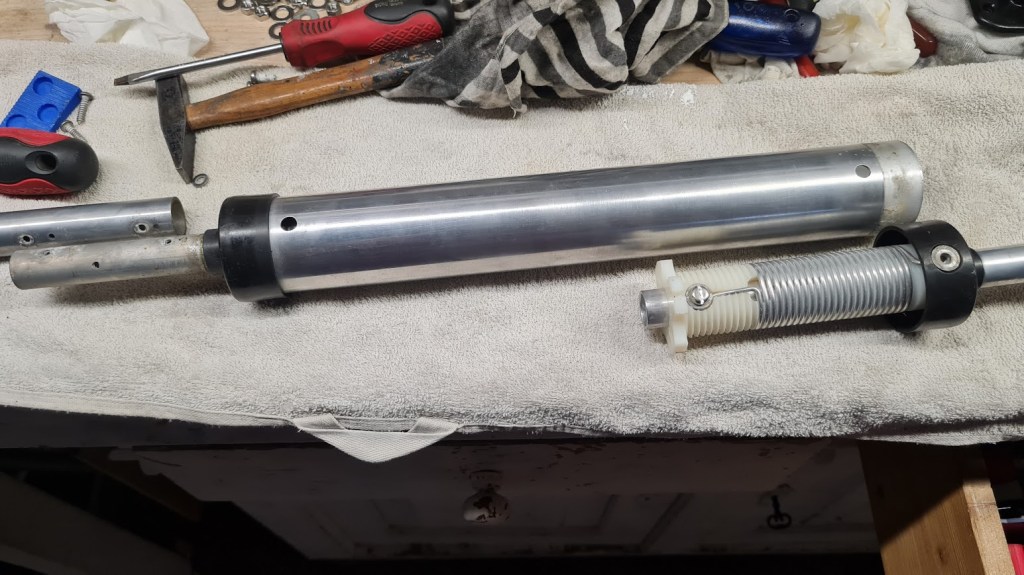

De traps/sperkring zagen er van binnen eigenlijk prima uit toch even in een sopje met Biotex (ja dat voorwasmiddel) of met “dasty” laten intrekken en met een schuursponsje de oppervlakte reinigen.

Zo… ook weer de traps/sperkring klaar.

Even een stuk tekst van PA0FRI.
Denk er bij het vervangen van de traps aan dat de spoelen met de minste windingen voor 10 m zijn. Ze moeten worden gemonteerd gericht op het voedingspunt van de antenne. Wanneer de antenne opnieuw wordt gemonteerd, bent u niet de eerste die ontdekt dat de SWR slecht is vanwege een verkeerd geïnstalleerde trap.
Maar ik maak van te voren foto’s, hoe alles in elkaar zit.

DIAMETERVALLEN
De productie van antennes door de heer Fritzel is gestopt omdat hij is overleden. Zijn bedrijf produceerde vele soorten antennes en later dan 1982 maakten ze antennes voor meer vermogen. Als u iets 2e hands wilt kopen, kijk dan naar de grootte van de traps, de diameter van de buizen en de versie van de balun. De behuizing van het oudere type trap heeft een diameter van 4 cm en de diameter van het nieuwere model is 5 cm. De dikste aluminium staaf in het nieuwe model heeft een diameter van 28 mm.

AFDEKKAPPEN
De zwarte plastic doppen kunnen soms barsten of splijten en een vervanging is niet eenvoudig te vinden. maar op deze FT13 zijn ze nog in top conditie dus invetten en weer erop gedaan.
Kreeg wel een tip op mijn FB-pagina van Marcel om eventueel doppen te gebruiken van Volkswagen aandrijf as rubbers, deze passen ook mooi. en worden ook niet stug.

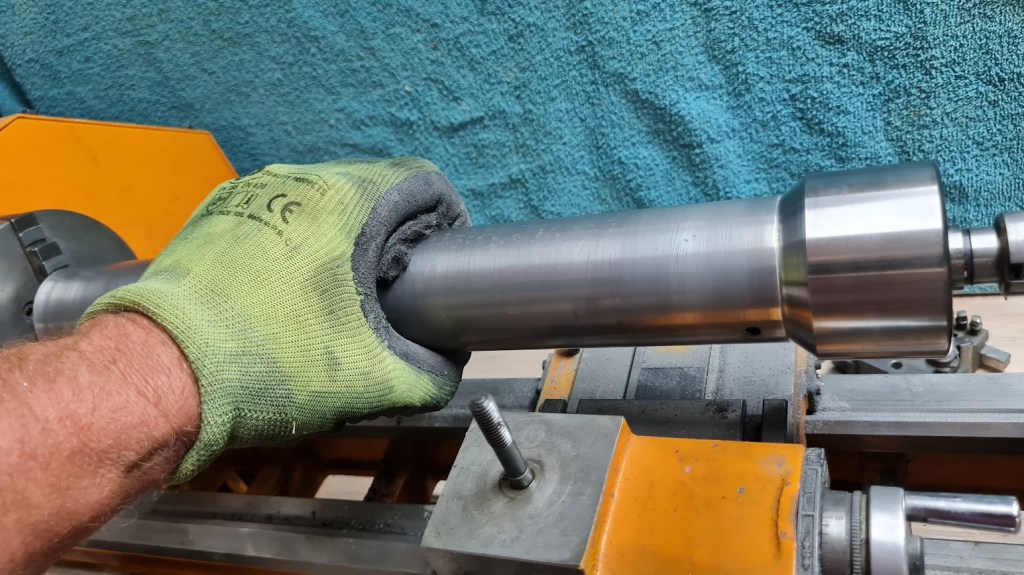

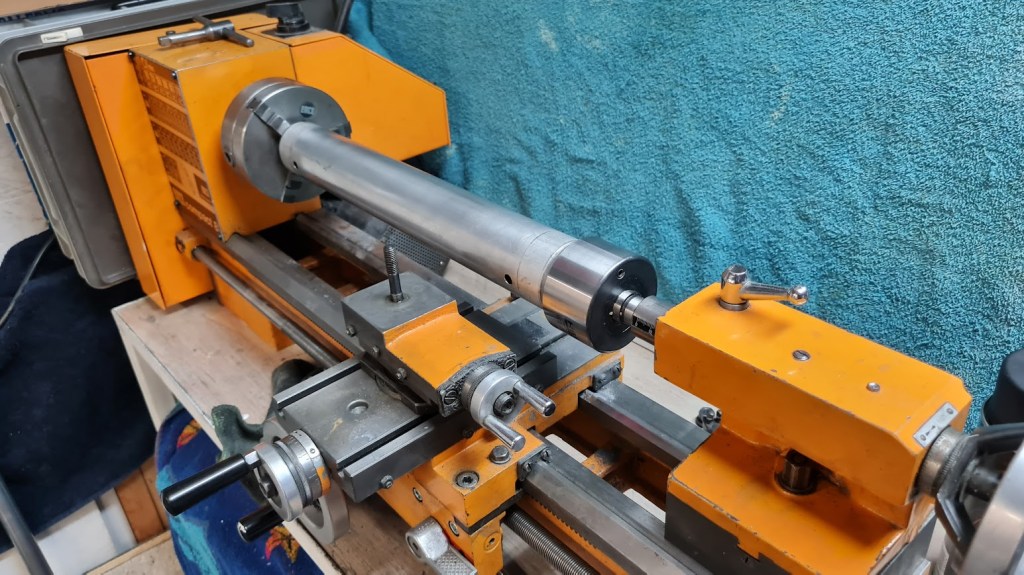

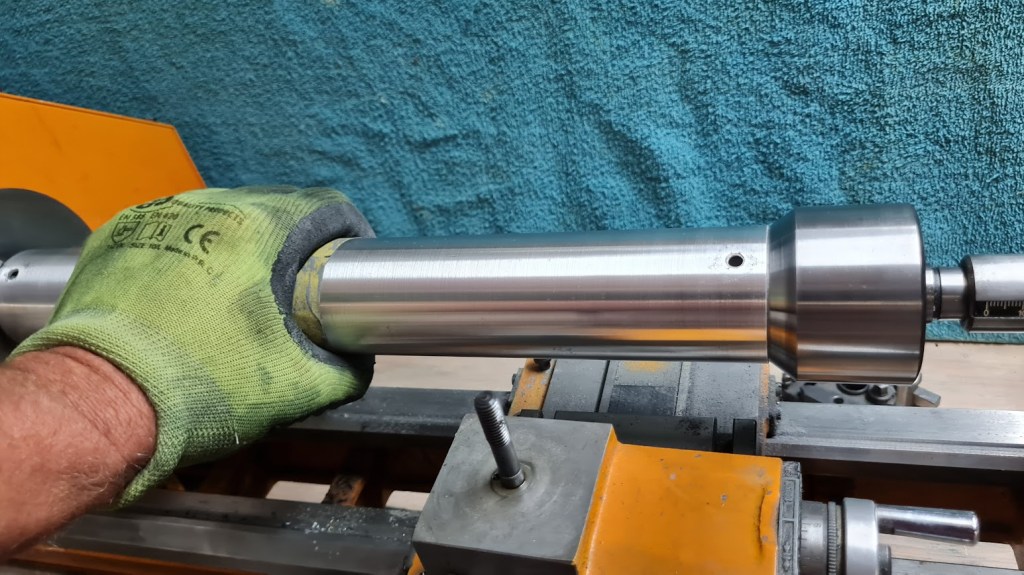

De elementen heb ik doormiddel van een draaibank met schuurlinnen en alu-poets geheel gereinigd. Vervolgens wordt de montage uitgevoerd met een beetje Belleville-aluminiumvet om de contacten te verbeteren en tegelijkertijd te beschermen tegen oxidatie.

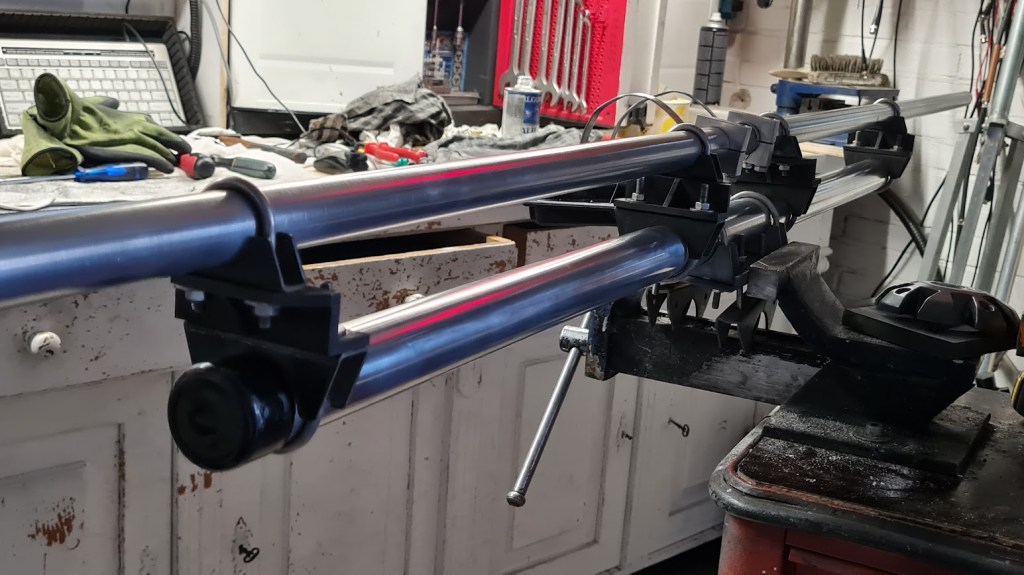

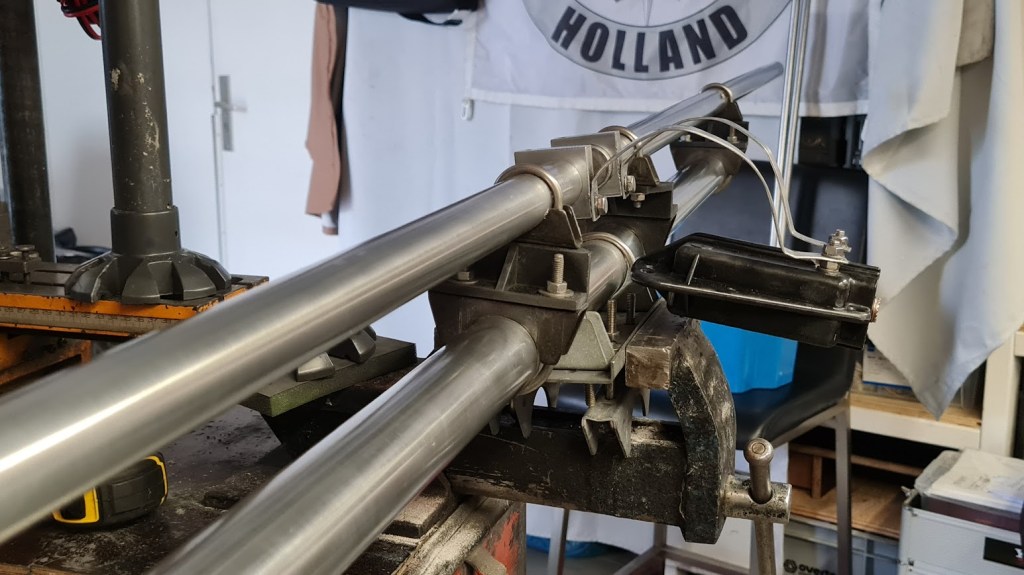

Alles klaar…. dus ga ik de Fritzel weer opbouwen.

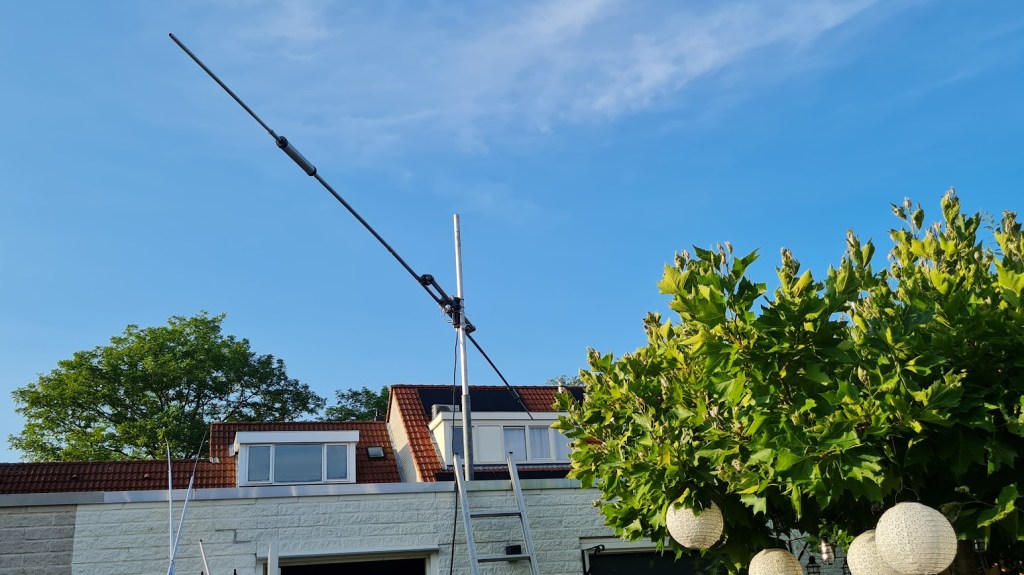

Toen ik de boom en eerst elementen erop had ging ik de tuin in om verder af te bouwen , maar door ruimte gebrek (spanwijdte) moest ik het gaan verplaatsten naar schuur dak.

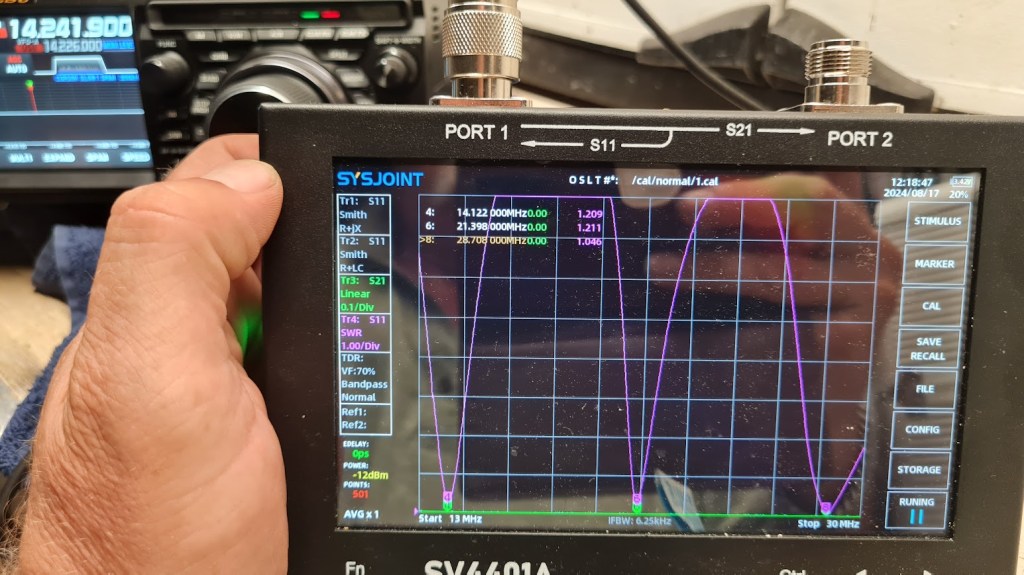

Na wat metingen met de Antenne-analyzer was het dit helemaal goed, mooi in de banden.

Op 10m een ​​dip op 28.700 en SWR beter dan 1:1.5 van 28 – 29+ MHz.
Op 15m een dip op 21.390 MHz. Van 21.150 – 21.450 nette SWR beter dan 1:1.5.
Op 20m een dip rond de 14.122 en SWR 1:1.5 over een bandbreedte van 300 MHz van 14.050 – 14.350.

Ten opzichte van de endfet op de zelfde hoogte, is het ruisniveau met de FT13 flink gezakt,
De signalen zijn duidelijk harder, maar het verschil is uiteraard niet heel spectaculair… Wel de stations die ver in de ruis zitten zijn met de FB-13 flink beter waar te nemen en ook het uitgezonden signaal van mijn kant wordt eerder gehoord .

Ga nog een YT-film maken waarin de meeting te zien is met de CAA-500 , en verschil van ontvangst.
Film toegevoegd.
