Altijd leuk om een antenne te demonteren.

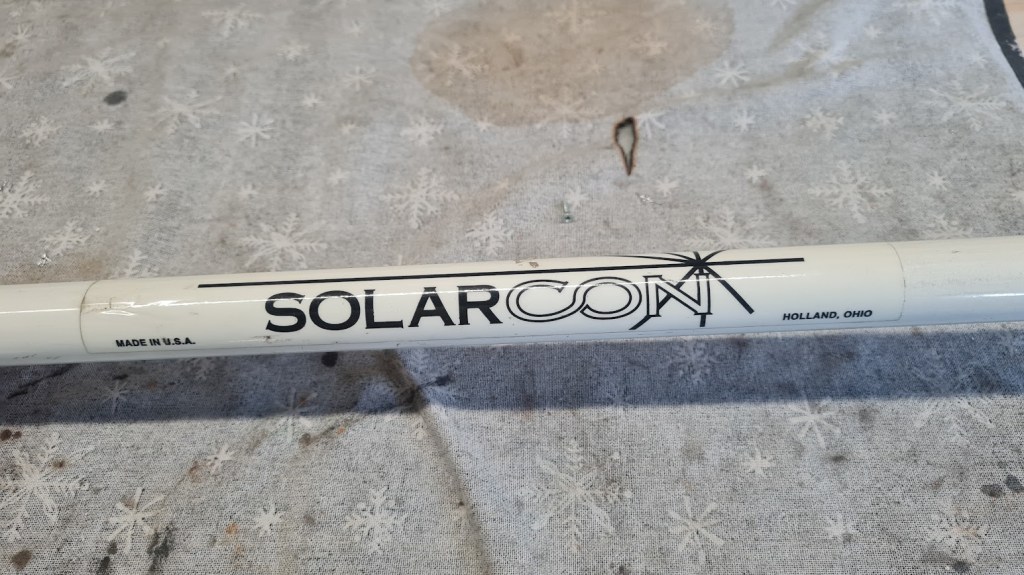

De A99-antenne werd oorspronkelijk vervaardigd en verkocht onder de merknaam “Antron”. Tegenwoordig wordt de antenne gebouwd en verkocht door “Solarcon”. De Solarcon A99 is een halve golf over een kwart golf antenne met variabele wederzijdse inductie, ontworpen voor gebruik op de 11 meter CB-band. Er wordt vaak geadverteerd dat deze antenne een dBi-versterking van 9,9 heeft, mijn mening is ,dat is een beetje overdreven.

Onderste gedeelte: 80 inch = 203.2cm
Middengedeelte: 94 inch = 238.76
Bovenste gedeelte: 96,5 inch = 243.84

Dat maakt de totale lengte van het stralingselement 270,5 inch -= 685.8m.
Gebruikt 27 MHz. (CB) als middenfrequentie (waar deze antenne voor is ontworpen), waardoor de Imax 2000 een antenne met een golflengte van 0,640 is. (Een 5/8-golfantenne is 0,625 van één golflengte). Ik was zeer verrast toen ik ontdekte dat de Imax 2000 geen 5/8 golf is zoals geadverteerd. De Imax 2000 is eigenlijk een .64 golf! De .64-golf is een van de best bewaarde geheimen in CB- en 10-meterantennes. Sinds de Super Penetrator 500 Gold is er geen .64-golfantenne meer verkrijgbaar. Een .64-golfantenne is het ontwerp met de hoogste versterking met één element dat er is, met 0,4 dB meer versterking aan de horizon (vrije ruimte) dan een 5/8-golfelement.

Omdat de schoefdraad was afgebroken van onderste antenne deel, was deze niet meer bruikbaar. Deze ga ik nu open maken maar, ik zal later iets anders van gaan maken, maar dat in volgende blog.
 
De huls die over de glasfiber zit had ik eerst verwarmd, om de lijm te laten smelten. Daarna een bako op de rand geplaats en met een hamer aan het rammen geweest. ongelooflijk hoe vast dat nog zat.

Daarna begonnen met het onderste deel bij de connector. Ik dacht, dat doe ik even. maar dat vielt toch een beetje tegen om hem netjes uitelkaar te halen.

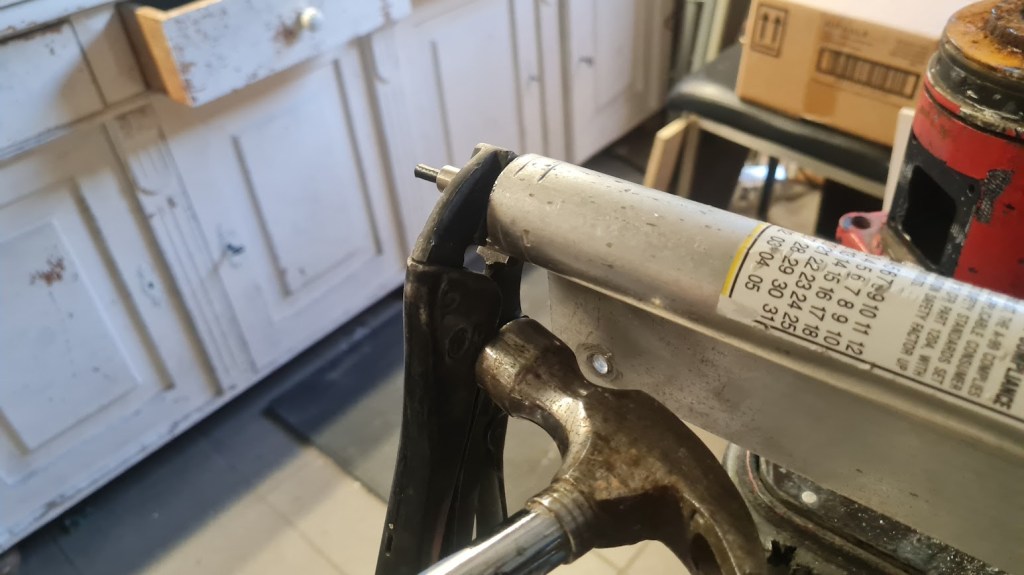

Eerst probeerde ik om met een griptang de chassis-connector met een oude plug eruit te slaan/draaien. Maar dat zat zo vast dat de slijptol erbij moest komen, dus net boven de persnaad open geslepen.

Gelukt…..

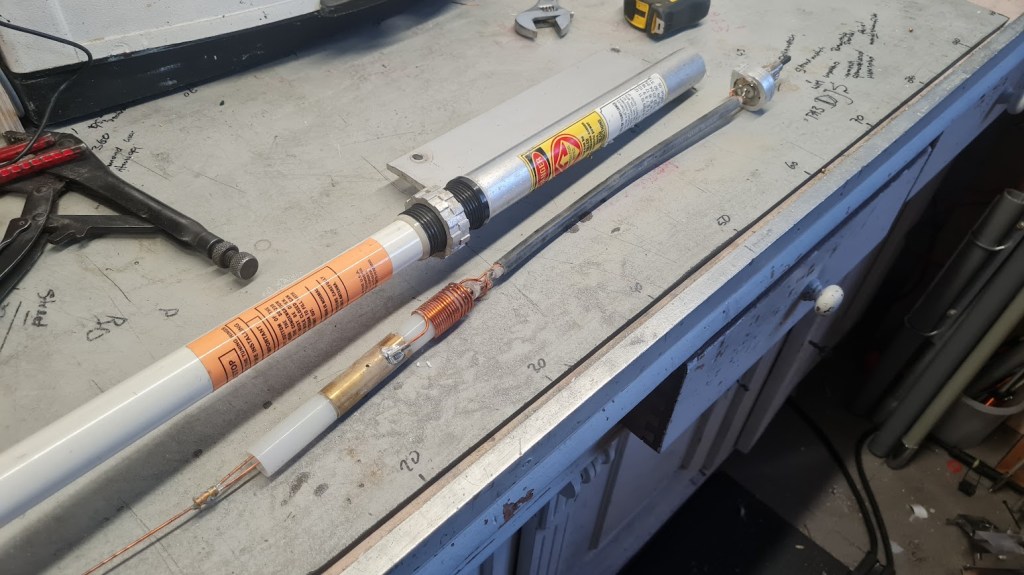

Hier zie je wat er in het onderste gedeelte zit en hoe de afstemringen de afstemming van de spoel beïnvloeden (2 aluminium ringen opde antenne kan je draaien). Behalve de onderste 60 cm van de Imax 2000 bevat de rest van de antenne niets meer dan een recht stuk 1,5mm koperdraad.

De Imax 2000 maakt gebruik van RG-213-coaxkabel die wordt aangesloten op de SO-239-connector aan de onderkant van de montagebuis en op de spoelen van het bijpassende gedeelte.

Afstelling koppelcondensator.

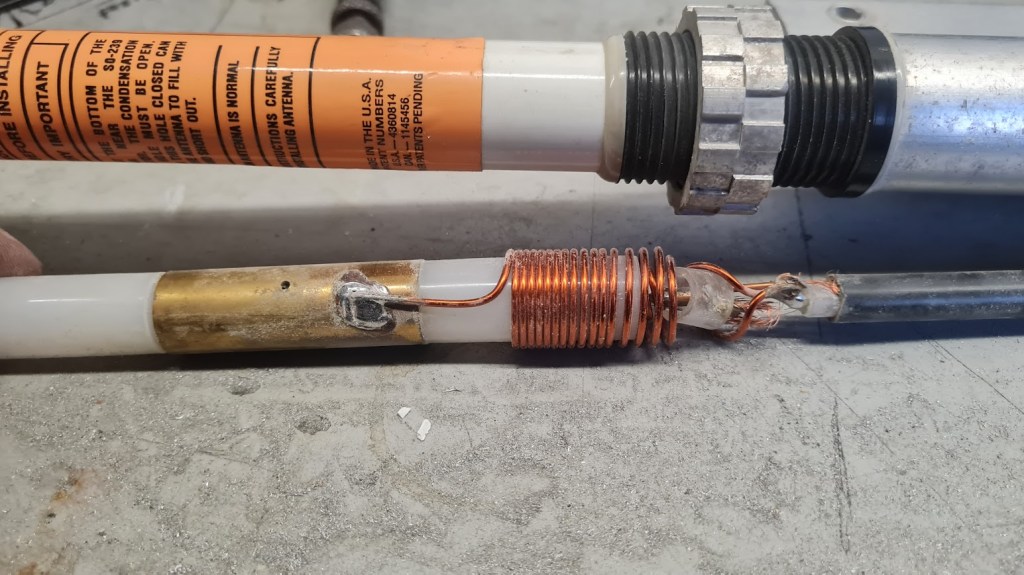

De ‘twin ring’-match (de 2 ringen aan buitenkant antenne ) werkt door de metalen ringen dichter of verder weg van de buitenste spoel te plaatsen, waardoor de inductantie en dus de resonantiefrequentie van het stralende element verandert. (foto hierboven)

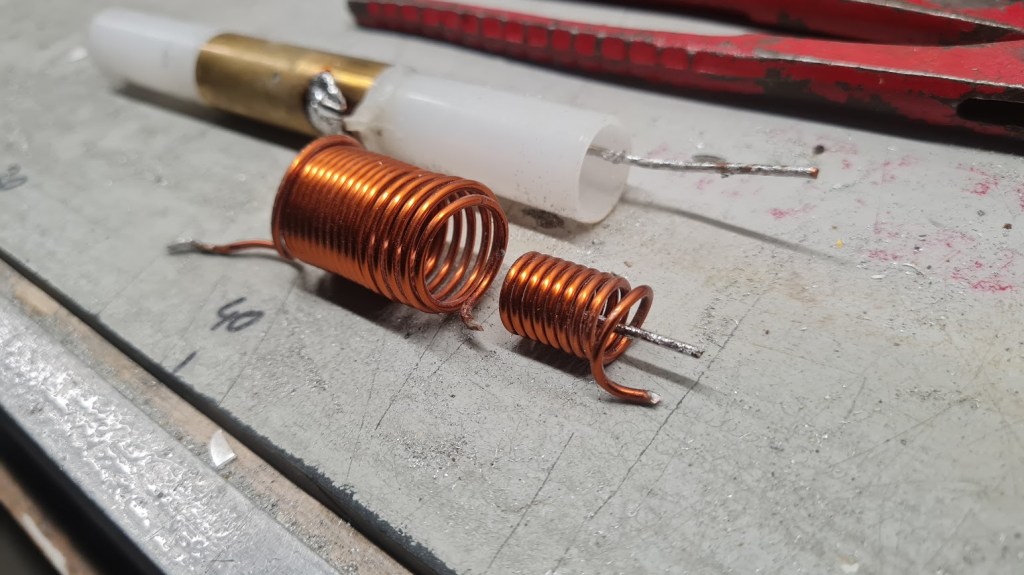

De spoel is iets uitelkaaar getrokken bij het demonteren,

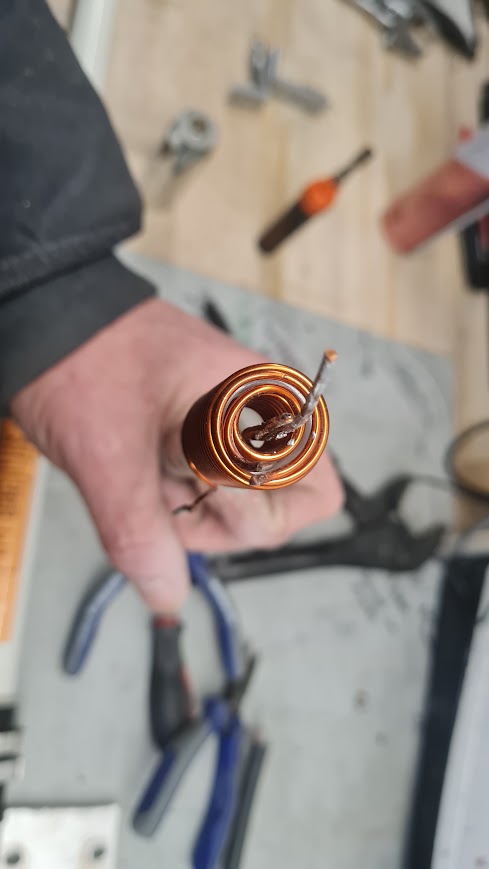

hier een beeld van hoe de binnenste impedantie-aanpassingsspoel in de buitenste afstemspoel past. Omdat de radiatorlengte .64 golven bedraagt, is de impedantie op dit punt extreem hoog. De binnenste spoel zorgt voor een aftakking van 50 ohm op het aangedreven element, terwijl de buitenste spoel de capacitieve reactantie opheft die wordt gecreëerd door de koppelcondensator en de capaciteit aan het gevoede uiteinde van de radiator.

Een van de grote geheimen van het verkrijgen van een breedbandantenne, die veel andere antennefabrikanten blijkbaar negeren, is het volledig opheffen van de reactantie. Zelfs een paar ohm reactantie op het voedingspunt zal de bandbreedte aanzienlijk verminderen. Door de reactantie op nul af te stemmen, zal de SWR over een breed frequentiebereik zeer laag zijn.

De koppelcondensator, voor elk uiteinde een waarde van 4pF gemeten. Dat is gemeten van radiator tot mouw en opnieuw van grond tot mouw. Imax 2000-stralingselement is capacitief gekoppeld in plaats van rechtstreeks op de coax aangesloten om de antennebasis te isoleren van hoge spanningen voor het geval de installateur hem over hoogspanningslijnen laat vallen en de radiator in contact komt met hoogspanning.

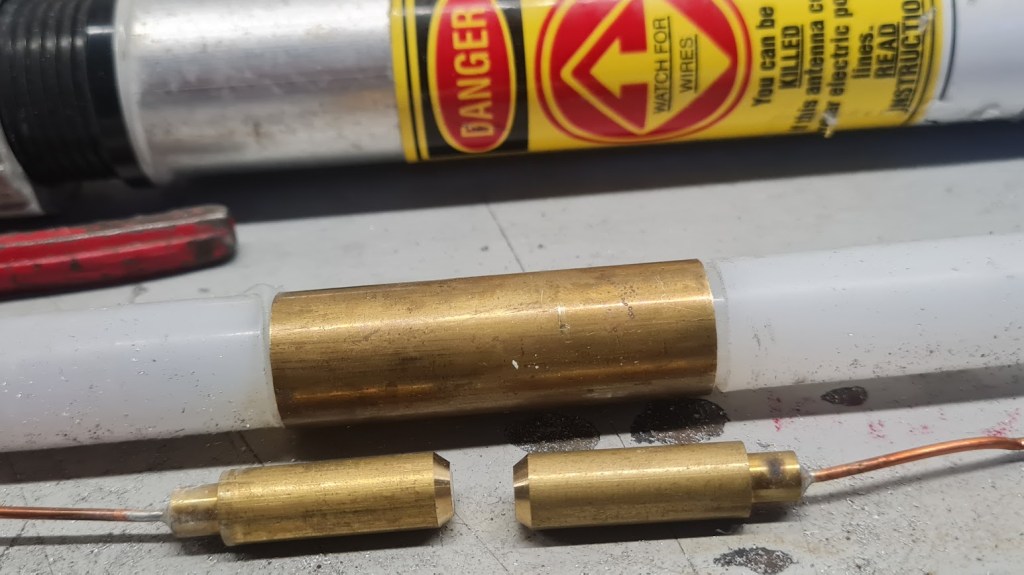

Condensatorkoppeleenheid met de componenten naast elkaar ter referentie van de afstand. Een koperen cilinder in het nylon vormt de binnengeleider of ‘plaat’ van elk uiteinde van de koppelcondensator. De koperen cilinders raken elkaar niet van begin tot eind, er is een kleine ruimte over die bij blikseminslag als een vonkbrug fungeert om de lading rechtstreeks naar de aarde te brengen.

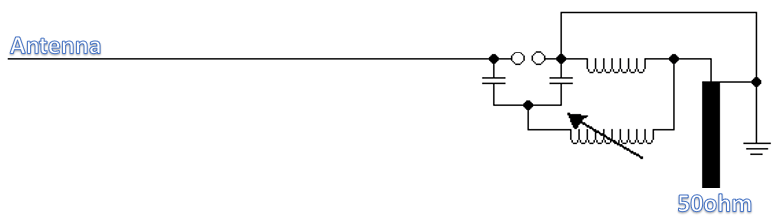

Voor een meer gedetailleerd idee van hoe dit werkt, bekijk het onderstaande schema.

SLUITENDE VERKLARINGEN: Samenvattend is de Imax 2000 een zeer goed gebouwde en goed doordachte antenne. Het is ironisch dat de Antron 99 de weg vrijmaakte voor deze antenne, maar de Imax 2000 steekt in de technische praktijk met kop en schouders boven de Antron 99 uit. Er is zoveel extra inductiespoel nodig in de Antron 99 om het zeer capacitieve 1/2 golfelement afgestemd te krijgen. In de Imax 2000, met het element met een golflengte van .64, is de capaciteit echter veel lager, waardoor er veel minder inductie nodig is om deze af te stemmen. Daarom is er veel minder spoel nodig om de Imax 2000 op resonantie af te stemmen, wat de spoelverliezen aanzienlijk vermindert.

Dus wat is de ECHTE winst van de Imax 2000? Uitgaande van een .64 golfshuntgevoede dipool in de vrije ruimte, minus de verliezen die verband houden met de seriecapaciteit en inductantie, en minus het noodzakelijke tegenvermogen, heeft de Imax 2000 volgens mijn berekeningen een versterking van 2,9 dBi. Dat wil zeggen dat de Imax 2000 een versterking van 2,9 dB aan de horizon heeft ten opzichte van een isotrope radiator. Verwijzend naar een centrumgevoede 1/2 golf dipool, wat de industriestandaard is, heeft de Imax 2000 een versterking van 0,8 dB. Dit kan ook worden uitgedrukt als een versterking van 0,8 dBd. Hoewel het toevoegen van de Antron GPK-1-grondvlakkit niet veel winst zal toevoegen aan de Antron 99, zou de grondvlakkit aanzienlijke winst aan de horizon toevoegen voor de Imax 2000. Een .64-golflengteradiator is veel efficiënter en zal een veel groter bereik hebben. lagere stralingshoek (houd het signaal aan de horizon als u het in de lucht verspilt) met een goed tegenwichtsysteem. Het toevoegen van de GPK-1 aan de Imax 2000 (volgens mijn berekeningen en eerdere .64 golflengtetestbereikplots) zal resulteren in een versterkingsverbetering van 0,3 dB. Dit brengt de werkelijke versterking van de Imax 2000 op 3,2 dBi (of 1,1 dBd).

CONCLUSIE: De Imax 2000 zal gemakkelijk beter presteren dan de Antron 99 en andere 1/2 golf antennes zoals de populaire ‘Ringo’. Het toevoegen van de GPK-1-grondvlakkit zal een aanzienlijke verbetering van de winst aan de horizon opleveren, wat de lokale communicatie merkbaar zal verbeteren. Met de ruime beschikbaarheid en redelijke prijs van de Imax 2000 is het gemakkelijk om deze antenne aan te bevelen aan de 10 en 11 meter liefhebber die topprestaties verlangt, en een visueel onopvallender glasvezelantenne.
