ik heb een hoop favoriete paginas opgeslagen, maar af en toe verdwijnen paginas. Hier een verhaal om een offset-verzakker te bouwen. Heb deze zelf een gemaakt omdat ik af en toe een vossenjacht mee doe, en dit werkt super..

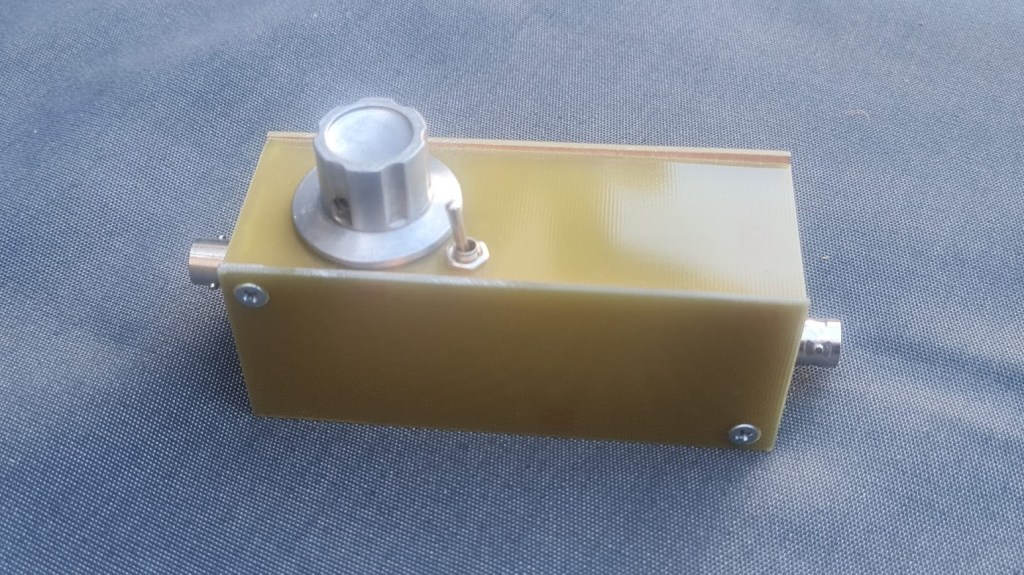

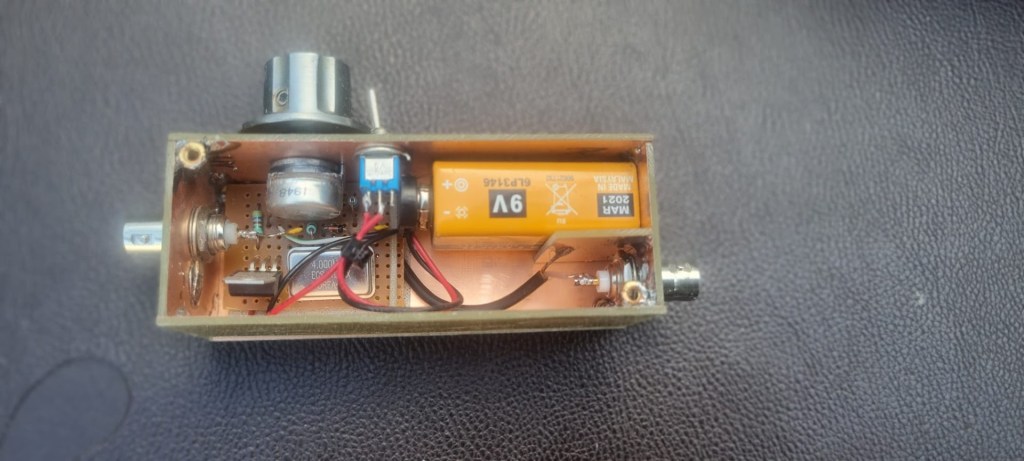

Deze heb ik gemaakt… printplaat kast.. en..paar onderdelen.

---

Lees het verhaal, 

Radiorichtingzoeken (RDF)

Het signaal van de vos aan het begin van de jacht kan uw ontvanger kietelen met slechts een fractie van een microvolt. Maar als je dichtbij komt, kan er bijna een volt RF op de zender terechtkomen, zelfs als de zender weinig stroom verbruikt. Het S-metercircuit van een typische VHF-FM-installatie helpt je niet om je op dat niveau te oriënteren. Het toont waarschijnlijk de volledige schaal bij 10 microvolt, wat slechts een bereik van ongeveer 30 dB oplevert van minimum tot maximum. Een beperkt bereik is goed omdat je de meterpieken gemakkelijk kunt zien als je met een richtantenne zwaait, maar het is slecht omdat je meter vast blijft zitten als het signaal sterk is.

Een RF-verzwakker is een apparaat dat tussen antenne en ontvanger wordt geplaatst om de signaalsterkte te verminderen tot binnen het bereik dat de S-meter van de ontvanger aankan. Zonder één zou je kunnen denken dat je dicht bij de vos bent, terwijl je nog ver weg bent. Je zult niet dicht genoeg bij een gecamoufleerde verborgen T kunnen komen om hem te identificeren. De hoeveelheid verzwakking moet instelbaar zijn, zodat u een klein beetje kunt toevoegen wanneer uw S-meter voor het eerst pinnen, tot veel als u binnen een paar meter komt. Speciale ARDF-ontvangers die door kampioenvossenjagers worden gebruikt, hebben ingebouwde elektronische demping, maar gewone handi-talkies hebben dat niet. Het toevoegen ervan zou een grote microchirurgie in de HT vereisen.

Om lekkage op te lossen, QSY
Externe resistieve (ook wel “passieve”) verzwakkers zijn populair voor mobiele T-jachten. Ze hebben verschillende afgeschermde secties, elk met weerstanden om het RF-signaal op te vangen en een schakelaar om de sectie in en uit de lijn te zetten. Maar ze zijn niet de oplossing voor jacht te voet, omdat handi-talkies en scanners berucht zijn om hun slechte bescherming van de behuizing. Een passieve verzwakker verlaagt de RF-spanning in de antenne-aansluiting, maar sterke signalen zullen nog steeds de behuizing binnendringen en de S-meter vastzetten.

Een betere manier om vossen in de buurt met HT’s te oriënteren, is door het sterke signaal op de aan-frequentie om te zetten in een zwakker signaal op de buitenfrequentie. Vervolgens kunt u uw ontvanger afstemmen op het offsetsignaal en de sterkte ervan versus de richting meten, hetzij met een speciale RDF-antenne, hetzij met de “body-shield”-manoeuvre.

Toen dit type apparaat begin jaren negentig oorspronkelijk werd beschreven door Anjo Eenhoorn PAØZR, heette het een actieve verzwakker . Omdat er andere soorten verzwakkers zijn die ook wel ‘actief’ worden genoemd, noem ik het liever een offset-verzwakker . Die term beschrijft hoe case-lekkage wordt opgelost door de signaalfrequentie te compenseren. Een offset-verzwakker bestaat uit een lokale oscillator (LO) die via de verzwakkingsregeling is aangesloten op een diodemixer. Hoe hoger het LO-niveau, hoe hoger de amplitude van het offsetsignaal dat aan de ontvanger wordt toegevoerd. Om de demping te vergroten, verlaagt u het LO-signaal in de mixer met de regelaar.

De hier beschreven offset-demper is zo eenvoudig te maken dat het een goed project is voor elk lid van uw club, vooral als ervaren bouwers de beginners helpen. Ik vond alle onderdelen voor ongeveer $ 20 bij de plaatselijke Radio Shack-winkel. RS-onderdeelnummers voor de componenten zijn opgenomen in de onderdelenlijst. Alle artikelen moeten in lokale voorraad zijn, behalve X1, die een paar dagen nadat u deze in de plaatselijke winkel heeft besteld, rechtstreeks naar u wordt verzonden. Er is niets aan deze items dat exclusief is voor The Shack. Je zou voor al deze onderdelen equivalenten moeten kunnen vinden bij de meeste elektronica-onderdelenwinkels, misschien tegen lagere prijzen.

Onderdelenlijst van de offsetverzwakker

C1,2 470 pF keramische schijf 272-125
C3 .0047 湩 keramische schijf 272-130
R1,2 2,2K 1/4 Watt 271-1325
R3 4,7K 1/4 watt Zie tekst
D1 1N4148 signaaldiode 276-1122
J1 UG-1094 BNC-aansluiting 278-105
VR1 5K audio taper potentiometer 271-1720
S1 Tuimelschakelaar 275-625A
U1 7805 regelaar (+5V) 276-1770
X1 4,0 MHz-oscillator (zie updates hieronder)
       Batterijconnector 270-325
       Knop 274-424
       BNC-kabel 278-964
       AWG 24 blanke draad 278-1341

Tegenwoordig verwachten hammen voor elk hambouwproject een speciale printplaat. Niet deze. Er is zo weinig bedrading dat het simpelweg niet nodig is. Een universeel projectbord werkt prima. Ik gebruikte Radio Shack 270-283, een plastic doos van 2 x 3-1/4 x 1-3/8 inch met een aluminium deksel en een voorgeboorde printplaat van 1-7/8 x 3 inch erin gemonteerd. J1 is een BNC-connector die past op de kabel van uw RDF-antenne. De uitgangskabel heeft een BNC-stekker die past bij de antenneconnector van veel draagbare apparaten. Als uw antenne of radio andere aansluitingen gebruikt, breng dan dienovereenkomstig wijzigingen aan.

S1 is een subminiatuur-tuimelschakelaar. Het is gemakkelijk om hem per ongeluk naar de AAN-positie te stoten wanneer u het apparaat na de jacht op de achterbank gooit. Als je goed bent in het maken van vierkante gaten, kun je S1 vervangen door een schuifschakelaar om de kans op per ongeluk lege batterijen te minimaliseren. Als je geen voorraad weerstanden van een kwart watt in je junkbox hebt, koop dan het pakket van vijf weerstanden van 2,2 K. Gebruik voor R3 twee van de 2,2 K-weerstanden die in serie zijn geschakeld.

Stap voor stap opbouwen
Snijd de as van potentiometer VR1 af op 5/8 inch, gemeten vanaf de buitenkant van de bus. Boor een gat van 5-16 inch, 2,5 cm vanaf de bovenrand van de printplaat, gecentreerd tussen de linker- en rechterrand. Boor gaten in de doos voor de coax-aansluiting (J1) en de RG-58-uitgangskabel (een BNC-startkabel waarvan één connector is afgesneden). Boor linksonder een gat voor stroomschakelaar S1, zodat er voldoende ruimte is voor de batterij en VR1 als alles gemonteerd is. Monteer VR1, J1 en S1, georiënteerd zoals afgebeeld. De koperets op de printplaat gaat aan dezelfde kant als het lichaam van de potentiometer, richting de binnenkant van de doos.

Strip de middengeleider en de vlecht van de uitgangskabel zoals afgebeeld. Soldeer een blanke draad van 2,5 cm aan de aardingsaansluiting van J1 en sluit het ene uiteinde van C1 aan op de middelste pin van J1. Verleng de blootliggende draad en het niet-aangesloten uiteinde van C1 naar boven, om later aan te sluiten.

Monteer U1, X1, D1, C2 en de drie weerstanden aan de bovenkant (geen koper) van het bord, waarbij de kabels door gaten naar de koperetszijde lopen. Installeer twee aansluitpinnen (RS 276-1987) op de ingang (signaal en aarde) voor latere aansluiting op J1, en twee pinnen aan de uitgangszijde voor de bedrading naar P1. Sluit de pinnen en alle onderdelen op het bord aan volgens het schema. Verbind de knooppunten van de “RF-aarde” (harksymbool) met blootliggende draad.

Installeer C3 aan de achterkant van het bord, vanaf het rechtsdraaiende lipje van VR1 tot aan de uitgang van de kristaloscillator. Gebruik geïsoleerde draad voor jumpers en de uitgang van de regelaar.

De kristaloscillator is ontworpen om in dezelfde kaartruimte te passen als een 14-pins dual-inline IC. Eén hoek is vierkant in plaats van afgerond, wat overeenkomt met de locatie van pin 1, die geen interne verbinding heeft. Op deze locatie bevindt zich ook een gemarkeerde stip bovenop de hoes. Met de klok mee vanaf die pin, gezien vanaf de onderkant van de oscillator, is de volgende pin (7) geaard, de volgende (8) is de uitvoer en de volgende (14) is de voeding +5 volt. Andere kristaloscillatoren met dit type pakket hebben dezelfde pinouts.

Sluit de batterijconnector en S1 aan op het circuit. Als u een voltmeter heeft, schakel dan S1 in en controleer of er +5 volt staat op de uitgangspin van de regelaar. Als u een oscilloscoop heeft, controleer dan de piek-tot-piek-blokgolf van 5 volt op de uitgangspin van de oscillator. Beide worden gemeten ten opzichte van de negatieve accupool. Schakel S1 uit als u klaar bent.

Nu is het tijd om alles op een rij te zetten. Soldeer de middelste geleider en de afscherming van de uitgangskabel aan de uitgangsaansluitingspinnen aan de etszijde van het bord. Plaats het bord in de doos en verleng de kabels van J1 door de gaten linksboven. Terwijl de kaart op zijn plaats is gemonteerd met de twee meegeleverde schroeven, soldeert u de J1-kabels naar de ingangsklemmen. Boor een gat van 5/16 inch in het deksel van de aluminium kast, 1-1/16 inch vanaf de bovenkant, gecentreerd tussen links en rechts, om de as van VR1 vrij te maken. Maak omslaglabels met uw favoriete techniek en installeer vervolgens het deksel en de knop.

Tegengif voor overbelasting
Het gebruik van een offset-demper voor de vossenjacht te voet is eenvoudig en efficiënt, als je het eenmaal onder de knie hebt. Een S-meter op uw ontvanger is een grote hulp bij het verkrijgen van RDF-peiling met deze verzwakker en een kleine balk of quad, maar is niet verplicht. U kunt de squelch openen en de stille eigenschap van FM-signalen gebruiken om een ​​goed idee te krijgen van de signaalrichting.

Probeer eerst de frequentie van de vos te bepalen terwijl S1 is ingeschakeld. Begin met de draaiknop volledig met de klok mee, wat een minimale demping is (ongeveer 4 dB). Verhoog de demping indien nodig door de knop tegen de klok in te draaien. Wanneer het de stop bereikt, heb je het signaal ongeveer 20 dB verzwakt.

Als dit niet voldoende demping is, stemt u uw ontvanger omhoog of omlaag naar de eerste offsetfrequentie. (Voorbeelden: 146.565 + 4.0 = 150.565 of 146.565 – 4.0 = 142.565) Zet ​​VR1 volledig met de klok mee terug, wat het equivalent is van ongeveer -30 dB, en ga door met jagen, waarbij de demping toeneemt naarmate je dichterbij komt. Tegen de tijd dat u 100 dB bereikt, moet u zich binnen een paar meter van de signaalbron bevinden, afhankelijk van het vermogen en de antenneconfiguratie. Met dit apparaat kan aanzienlijk meer dan 100 dB effectieve verzwakking worden bereikt, maar dat was de limiet van de kalibratie die ik kon doen met mijn milliwatt VHF-signaalgenerator.

Deze offset-verzwakker kan worden gebruikt met elke VHF-transceiver of scannerradio met een verwijderbare antenne. Voorzieningen voor bevestiging aan sets met geïntegreerde antennes (zoals de Alinco DJ-C1T en DJ-S11T) zijn niet inbegrepen. De ontvanger moet voldoende frequentiedekking hebben om hem op 4 MHz van de jachtfrequentie af te kunnen stemmen. Als uw handheld geen ontvanger met groter bereik heeft (de Radio Shack HTX-202 is een voorbeeld), vervang dan een 2 MHz-oscillator. Om tijd te besparen bij het zoeken naar zenders, programmeert u zowel de zenderfrequentie als de offsetfrequentie in het ontvangergeheugen, zodat u snel heen en weer kunt schakelen.

Het stroomverbruik van sommige TTL-oscillatoren is meer dan 20 mA, dus de maximale levensduur van de batterij bedraagt ​​ongeveer 15 uur. Er zijn CMOS-oscillatoren verkrijgbaar die een veel lager stroomverbruik hebben dan de Crystek-eenheid die door The Shack wordt verkocht, dus controleer andere leveranciers van onderdelen. Ik heb bij Fry’s Electronics een 2 MHz CMOS-oscillatormodule gevonden die minder dan 1 mA verbruikt. Een andere manier om de levensduur van de batterij te verbeteren is door U1 te vervangen door een regelaar met “low dropout”, zoals de LM2931A2-5.0. Dit maakt het mogelijk om 9 volt batterijen te gebruiken tot ongeveer 5,5 volt in plaats van 7,5 volt.

Radio Shack heeft twee soorten draaipotentiometers: lineaire taper en audio-taper . Audio-taper is het beste voor VR1 omdat het de hoge dempingswaarden op de draaiknop spreidt wanneer je deze aansluit, zodat de hoge demping zich aan de linkerkant bevindt, zoals bij een volumeregelaar. Als uw apparaat op de tegenovergestelde manier werkt en de demping abrupt is, verwisselt u eenvoudigweg de draden op de twee buitenste aansluitingen van de potentiometer.

De werking van de offset-verzwakker kan worden verslechterd op frequenties die een exact veelvoud zijn van de oscillator, zoals 144,0 en 148,0 MHz. Als er een sterke communicatie- of pagingzender is die de frequentie corrigeert die u bewaakt, kunt u last krijgen van kruismodulatie-interferentie. Een voorbeeld is QRM van NOAA-weerradio op 162,55 MHz wanneer u op jacht bent naar een signaal van 146,55 MHz door te luisteren op 150,55 MHz. Dit effect is erger bij oneven veelvouden van de oscillatorfrequentie en oscillatoren onder 4 MHz.

Vermijd zenden via deze verzwakker.
 Uw antenne zal sterke valse signalen uitzenden en u kunt D1 doorbranden. Zet het uitgangsvermogen op het laagst mogelijke niveau op uw handheld. Gelukkig zijn reparaties, als u het vergeet en een storing veroorzaakt, eenvoudig en goedkoop.

Er is geen isolatie tussen de mengdiode en uw antenne. Offsetsignalen gaan niet alleen uw ontvanger binnen, maar gaan ook terug naar uw RDF-antenne, waar ze worden uitgestraald. Dit kan QRM-kruismodulatie veroorzaken naar ontvangers in de buurt, zelfs buiten de hambanden, als u zich heel dicht bij de Fox-antenne bevindt.

Houd er rekening mee dat een offset-verzwakker het niveau van het signaal op de frequentie in uw radio niet sterk vermindert, en dus geen bescherming biedt voor de voorkant van uw ontvanger. Als u met uw RDF-antenne de antenne van een krachtige Fox-zender aanraakt, kunt u zowel de ontvanger als de offset-verzwakker beschadigen.

Ontvanger compatibiliteit

Dit dempingssysteem is getest en succesvol gebruikt met draagbare ontvangers en zendontvangers van Kenwood, Icom, Yaesu, Alinco en Wouxun. Deze sets hebben een standaard superheterodyne ontwerp. Baofeng-transceivers hebben echter een softwaregedefinieerde ontvanger (SDR)-architectuur met minimale filtering, waardoor ze ongeschikt zijn voor close-in-tracking met offset-verzwakkers.  Er zijn twee belangrijke problemen waargenomen bij Baofeng-ontvangers:

• Binnen een straal van zes meter van een zender met laag vermogen (50 milliwatt) produceert de ontvanger valse signalen op de offsetfrequenties die zelfs hoorbaar zijn als de verzwakker is uitgeschakeld. Deze sporen verstoren het offsetsignaal, wat resulteert in onjuiste lagers.
• Binnen een straal van 4,5 meter van een zender met laag vermogen wordt het offsetsignaal verminderd door de detectie van de ontvanger. Hierdoor gaat het schijnbare signaalniveau omlaag in plaats van omhoog wanneer de antenne op de zender is gericht, waardoor onjuiste peilingen ontstaan.

Bij het volgen van Fox-zenders met een hoger vermogen treden deze effecten op grotere afstanden op. Tests werden uitgevoerd met het Baofeng Model UV-5R, dat typerend is voor alle Baofeng draagbare sets.

Updates

 Nadat ik deze verzwakker een aantal jaren heb gebruikt, hem aan veel nieuwkomers heb uitgeleend tijdens ARDF-oefensessies en heb gecommuniceerd met anderen die ze hebben gebouwd, heb ik enkele aanvullende opmerkingen en suggesties:

1. Het buigen van de coax van verzwakker naar ontvanger had de neiging de verbindingen in de verzwakkerkast te verbreken, dus heb ik een BNC-connector op de uitgang van het apparaat geplaatst. Een korte BNC-startkabel gaat van verzwakker naar ontvanger.

2. Om het testen en vervangen van de batterij eenvoudig te maken, heb ik een inklikbare batterijhouder buiten de behuizing toegevoegd. Om de verzwakker gemakkelijk aan meetlintbalken te bevestigen, heb ik een veergreep (Everbilt #568117, verkrijgbaar in de afdeling “closet organizer” van Home Depot) aan de achterkant van de verzwakkerbehuizing gemonteerd.

3. Als het goed werkt, zou het offsetfrequentiesignaal soepel moeten afnemen als de bedieningsknop tegen de klok in wordt gedraaid, waarbij een maximale verzwakking van meer dan 100 dB wordt bereikt bij de stop tegen de klok in. Bij sommige eenheden treedt de maximale verzwakking van minder dan 100 dB ongeveer een kwartslag vanaf de aanslag op, waarna de verzwakking afneemt naarmate de knop verder tegen de klok in wordt gedraaid. Wanneer dit gebeurt, is de oplossing om de RF-aarde (harksymbool in het schema) te verbinden met DC-retour. Sluit een korte draad van de coax-afschermingsaansluiting aan op de retouraansluiting op de potentiometer (weergegeven als een rode stippellijn in het schema).

4. Radio Shack heeft veel veranderingen aangebracht in zijn lijn kristaloscillatoren. Bouwers hebben mij geschreven dat mijn prototype van een 4 MHz ingeblikte oscillator (onderdeelnummer RSU11321221) niet langer beschikbaar is, maar anderen zeggen dat dit nog steeds het geval is. Laat de winkel het gewoon bestellen via de RSU-onderdelenlijn. Een full-can 4 MHz-oscillator (onderdeel 27967, product OSC4) is verkrijgbaar bij Jameco Electronics in Belmont, CA. Een half-can 4 MHz-oscillator met een lager stroomverbruik (onderdeel 325526, product TQOPD084M0000A3) is mogelijk ook nog steeds verkrijgbaar. Er is ook een 2 MHz full-can-oscillator (onderdeel 27924, product OSC2). De minimale bestelkosten van $ 5 vervallen als u via de Jameco-website bestelt .
