Foldable yagi uhf directional antenna

Wat ik het leukste vind aan de zendamateur hobby is om zelf antennes te maken, vooral voor 70cm en 2m.
Op qrz staan wat linken naar diversen antennes die ik vervolgens uitwerk met MMANA-GAL, dit is een prachtig stuk software waarmee je antennes kunt ontwerpen en simuleren. https://hamsoft.ca/pages/mmana-gal.php Ik heb al diverse antenne gebouwd en ga hier de bouw van een bijzondere RDF 3 elements Yagi beschrijven die ik vooral wil gaan gebruiken voor vossenjachten.

Hoe kwam ik op dit idee?
Ik heb een keer aan een vossenjacht mee gedaan in Gorinchem, dat was een vossenjacht met de auto. Ik had een 3 elements ARROW yagi mee genomen, de elementen van een ARROW Yagi zijn gemaakt van pijlen zoals deze gebruikt worden bij boogschieten. Het was een mooie antenne die goed werkte maar om die elke keer de auto in en uit te krijgen was, hoewel ik redelijk veel ruimte heb in de auto wel een ding. Van de ARROW heb ik er een aantal gemaakt. Best leuk om te bouwen maar omdat de antenne zoals gezegd gemaakt is van pijlen die ook niet goedkoop zijn, was de totale kostprijs van de antenne nogal hoog, hier moest ik dus maar eens mee aan de gang.

Het eerste prototype.

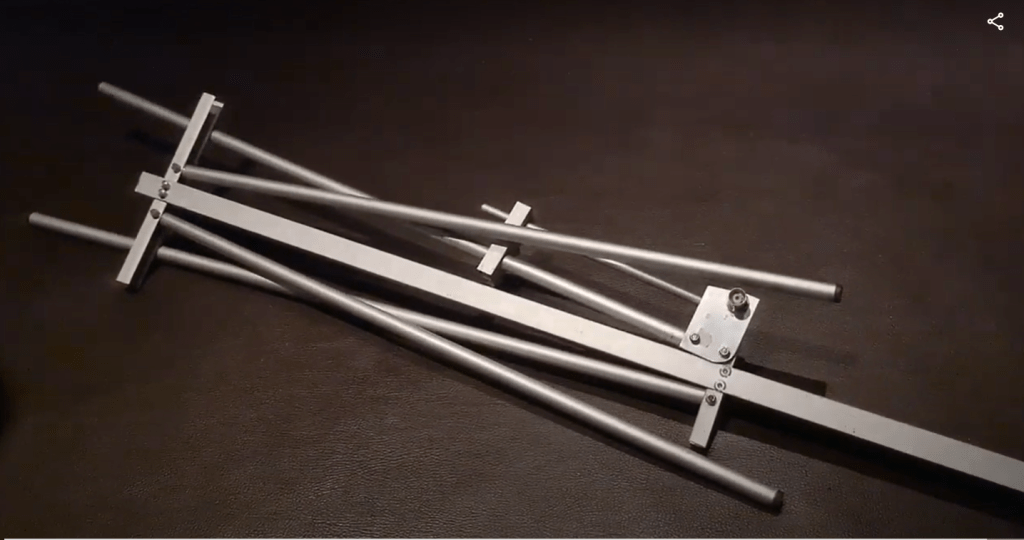

Toen ik voor het eerst aan die vossenjacht in Gorinchem had mee gedaan was ik verkocht, erg leuk om te doen, maar die antenne in en uit de auto was zoals eerder gezegd een ramp!! Dus ik wilde iets maken wat net zo goed zou werken maar snel inzetbaar is. Ik zat eerst aan een paraplu systeem te denken, maar dat was nog niet zo eenvoudig. Toen kwam ik op dit idee, de RDF 2 meter 10 seconden uitklap yagi. Het eerst prototype wat ik gemaakt had was van rest afval aluminium 10mm elementen met een gamma match die moest natuurlijk ook mee moest bewegen bij het in en uitvouwen. Het idee werkte wel maar de antenne bleek veel te zwaar. Dus op naar versie 2, dunner aluminium, 6mm buis voor de elementen en om een goede scharnier constructie te kunnen maken geen gamma match maar een hairpin match gebruiken.

Bouw beschrijving.

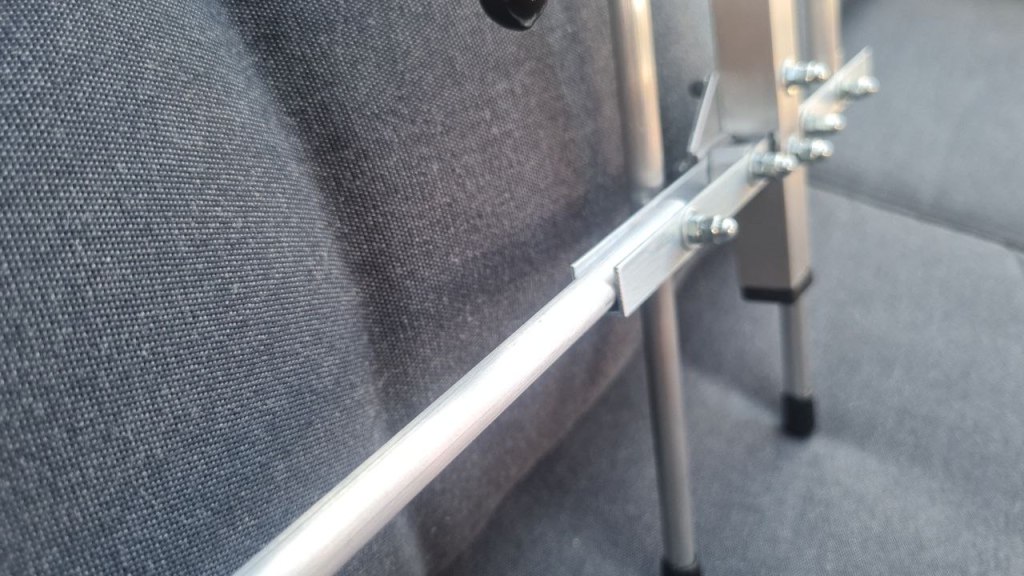

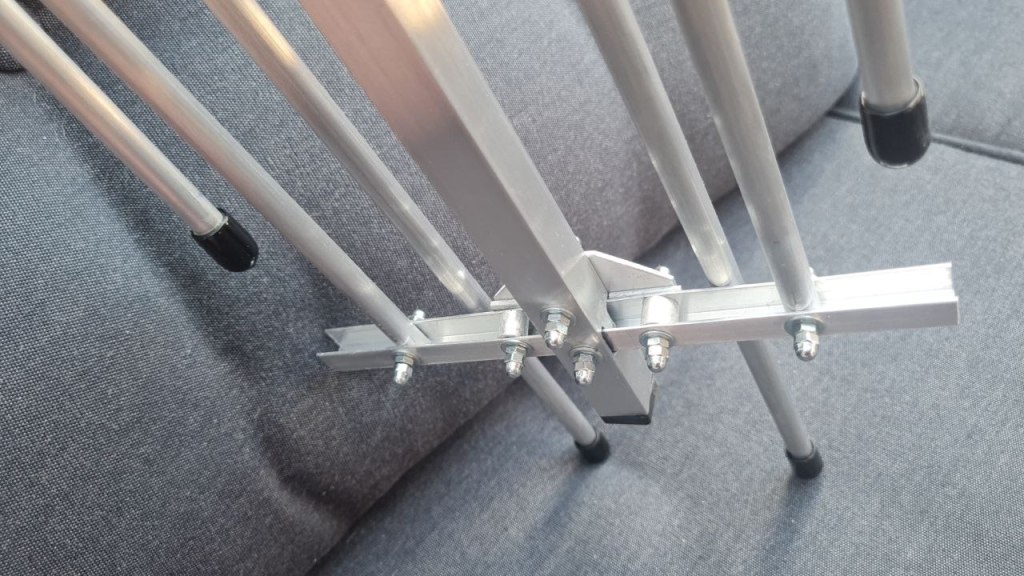

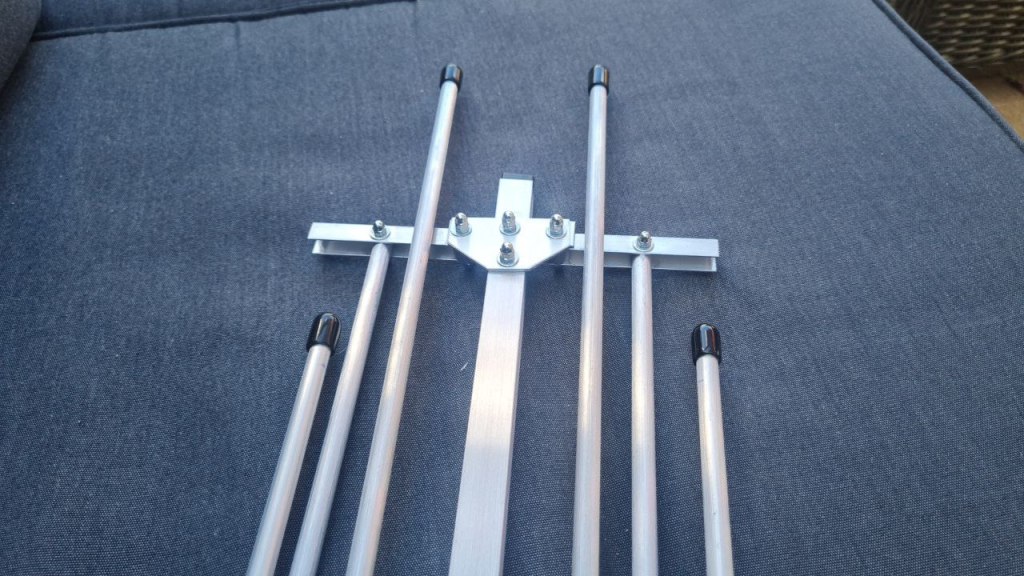

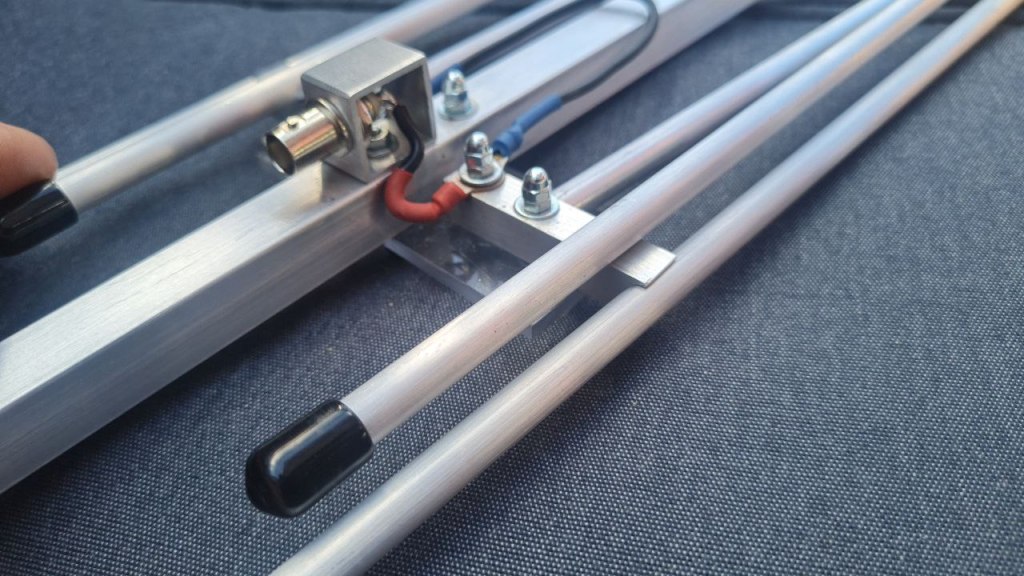

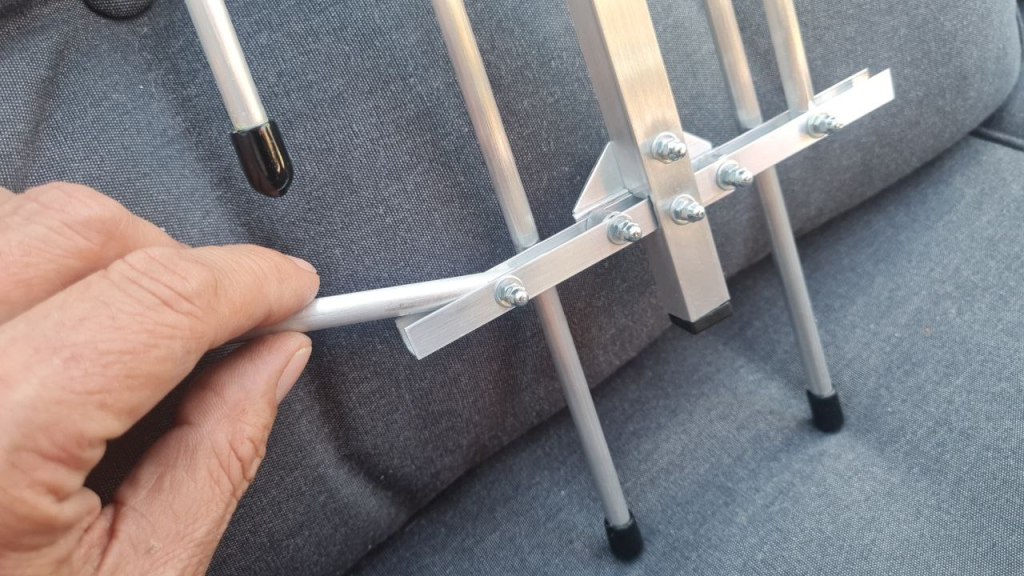

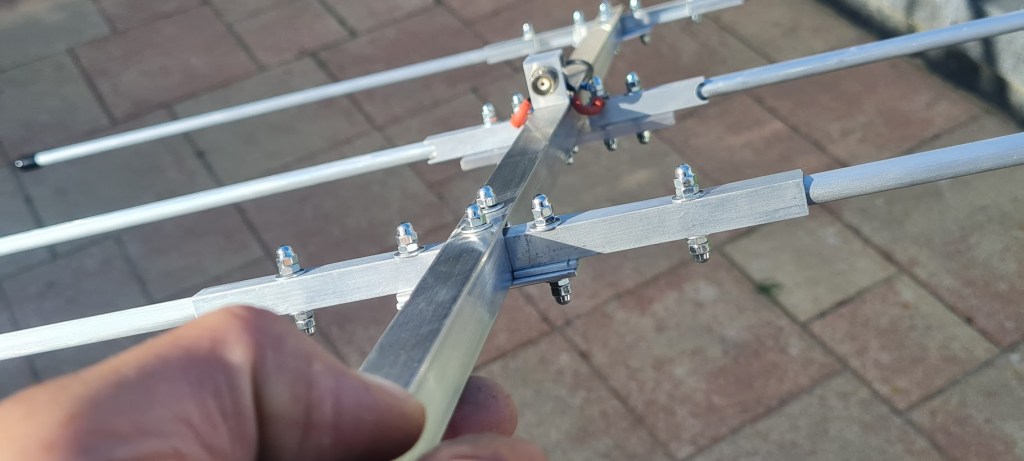

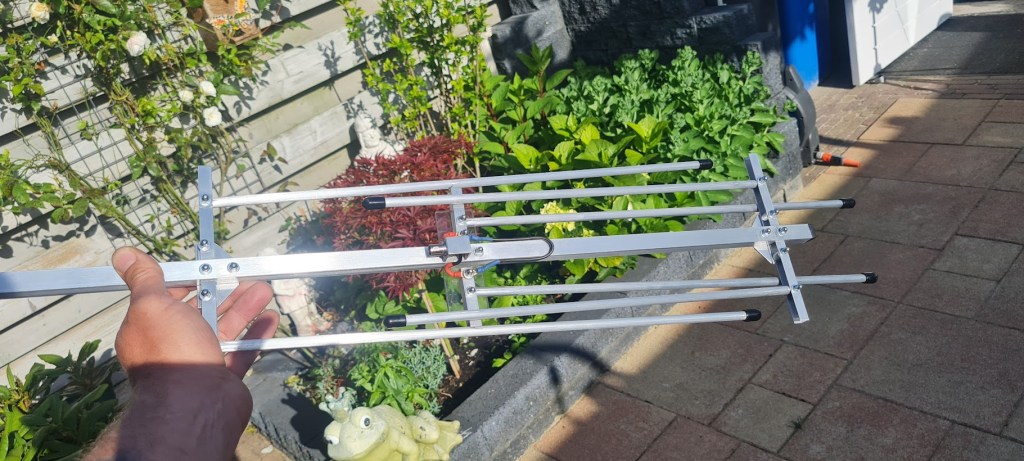

De boom heb ik gemaakt van 15mm vierkant profiel en de elementen van 6mm pijp, om de elementen te laten scharnieren heb ik een U-profiel gebruikt van 8mm de binnenmaat van het U-profiel is 6mm dus de elementen passen daar mooi tussen. Alles werd vast gezet met M3 boutjes en moertjes. Later heb ik bij de bevestiging van de U-profielen aan de boom nog schetsplaatjes bij geplaatst om een steviger verbinding te krijgen. De totale omtrek van de hairpin match bedraagt 11,5cm gemeten van de ene tot de andere kant.

Gebruikte materialen

1 Meter vierkant profiel 15mm
3 lengtes 6mm ronde pijp
1 lengte U-profiel 8mm om de elementen te kunnen scharnieren.
Paar eind dopjes voor boom en elementen.
BNC plug met stuk draad voor hairpin match
Paar stukjes aluminium plaat om de U-profielen aan de boom vast te maken.
M3 boutjes en moeren (bij voorkeur RVS)

filmpjes kunt u vinden op:
https://facebook.com/PDnulG
