Ik was een tijd geleden bezig geweest met het ontvangen van ADS-B signalen
(Automatic Dependent Surveillance-Broadcast) . dit heb ik weer eens opgepakt.

Nu dat ik een aantal verschillenden antennes had gemaakt, kan ik ze nu eens vergelijken. En kan de ontvangst berijk laten zien doormiddel van de ReceiverRange van VirtualRadar .

Antenne 1.

Discone
De eerste antenne die ik test staat al op me dak, het is een Discone breedband antenne en deze loopt van 25 t/m 1300Mhz.
De discone kan ik kort in wezen……Staat BUITEN en heeft een kleine circel van 150km

---

Antenne 2
.
Discone
Deze Discone heb ik geen gegevens van.
Bij ontvangst van ADS-B had ik hem binnen staan, vergeleken met de buiten discone is de kleine-discone nagenoeg het zelfde als de buiten-Discone.

---

Antenne 3. (zelfbouw)

Colineaire antenne

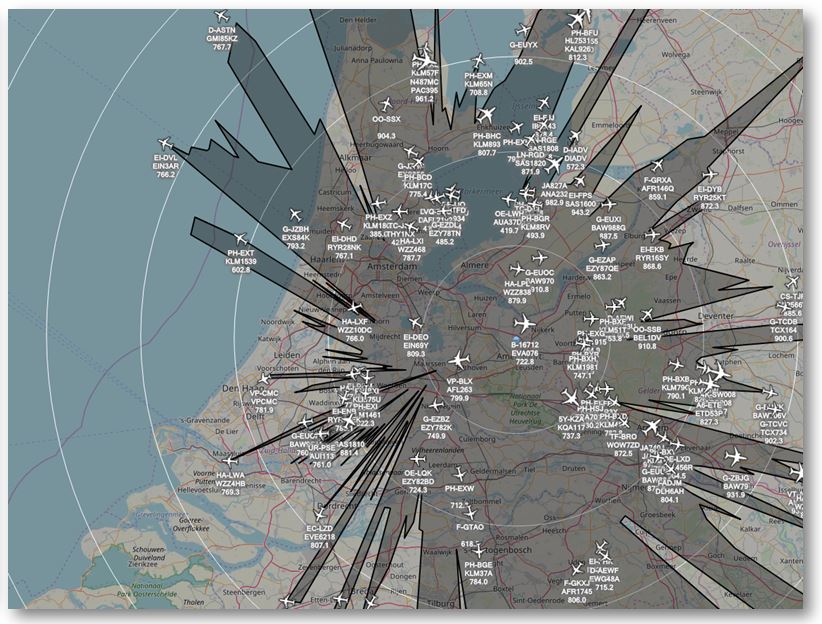

Deze is heel simpel te maken, en afgeregeld op 1090mhz. Deze had ik binnen op zolder voor het raam geplaatst en had een ReceiverRange van 250km Dus de Colineaire antenne op een mastje aan de dakkapel gemaakt, eens kijken wat voor ontvangst cirkel we nu krijgen?

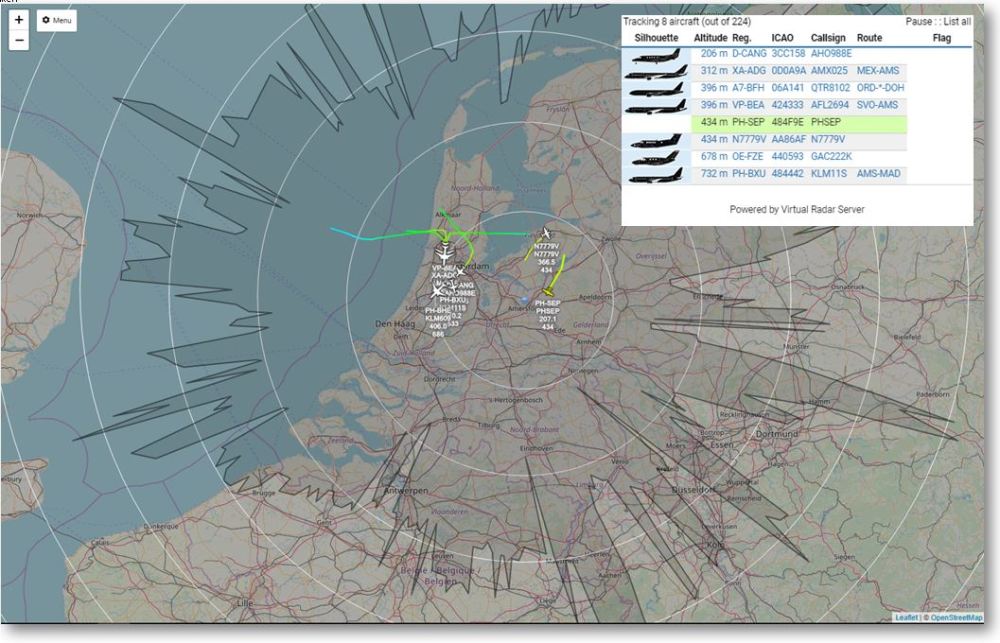

Receiver Range van 275 km,
Heb er een filter opgezet tot 800 meter de rest van de vliegtuigen zie je niet.
De Altitude, ontvangst op een hoogte van 206 meter. vanaf Amersfoort – schiphol

---

Antenne 4. (zelfbouw)

Spider Antenne

Deze is heel simpel te maken, en is afgeregeld op 1090mhz.Receiver Range van 225 km
De Altitude staat op 205 meter. ontvangst vanaf Amersfoort .

---

Antenne 5. (zelfbouw)

Log Periodic Dipole

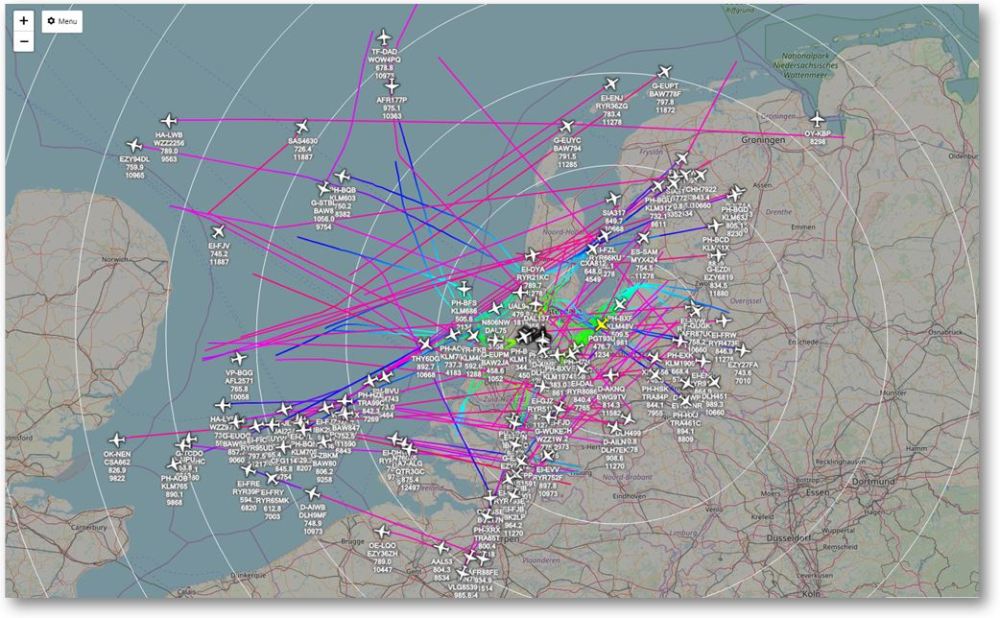

Receiver Range van 300 km in richting.

De Altitude staat op 84 meter, ontvangst vanaf Amersfoort-Schiphol .Deze LogPeriodic is een stuk afval geweest. Had een lange LogPer ingekort en het voorste stuk  een kleine LogPer van gemaakt.  De LogPer gericht naar amsterdam.  hoop vliegtuigen die rond de 100 meter nog in beeld waren.

---

Antenne 6. Diversen Colineaire antenne (zelfbouw)
Colineaire antenne
Diversen types gemaakt, de ene 45graden tegencapaciteit – horizontale tegencapaciteit en delen van 1/2 golf en 5/8 golf alles geprobeerd. krijg wel een redelijke cirkel (200km +) maar Schiphol  zit op een Altitude 564 meter.

---

---

Samengevat:
Antenne 1. Discone breedband antenne
Deze antenne is slecht voor ADS-B te ontvangen.

Antenne 2. Kleine Discone breedband antenne
Wil deze buiten op de mast plaatsen eens kijken hoe hij werkt.

Antenne 3. Colineaire antenne CoaX (zelfbouw)
vind ik te groot, kan hem wel in een dunnere pijp maken maar blijft 1 meter lang. Zeer goed ontvangst.

Antenne 4. Spider Antenne (zelfbouw)
Niet slecht goed ontvangst en klein.

Antenne 5. Log Periodic Dipole (zelfbouw)
Boven verwachting. op 80 meter hoogte bij schiphol al ontvangst. Wel 1 richting. kleine antenne.

Antenne 6. Diversen Colineaire antenne (zelfbouw)
Hoop foto’s in het fotoboek

---

Conclusie: ik ga voorlopig Antenne 3 & 5 een plekje geven. De coaxkabel gaat een heel stuk ertussen uit,  zal dan nog een betere ReceiverRange krijgen…
zal dan een printsceen toevoegen hieronder……

Heb nog een fotoalbum waar  veuul foto’s staan over antenne bouw voor:
FLIGHT ANTENNA voor ontvangst van ADS-B
