Op de pagina had ik een kleine uitleg gegeven over het programma Uitleg MMANA

CJU antenne gemaakt. Maar wat zeg MMANA zie hier onder.
Met 2x broncode MMANA

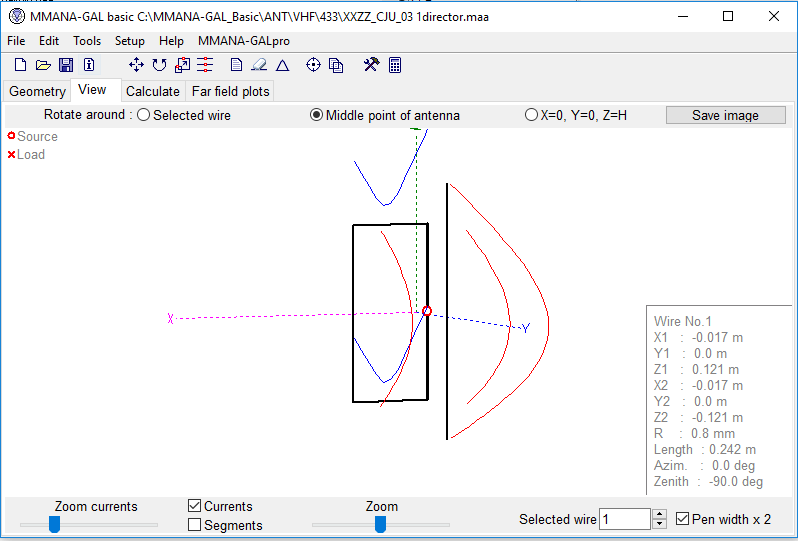

View

Far field plots

Broncode CJU invoeren bij menu “EDIT” dan “Antenna definition edit”

CJU
*
433.0
***Wires***
5
-0.01687, 0.0, 0.12113, -0.01687, 0.0, -0.12113, 8.000e-04, -1
-0.01687, 0.0, -0.12113, 0.09487, 0.0, -0.12113, 8.000e-04, -1
0.09487, 0.0, -0.12113, 0.09487, 0.0, 0.12113, 8.000e-04, -1
-0.01687, 0.0, 0.12113, 0.09487, 0.0, 0.12113, 8.000e-04, -1
-0.047, 0.0, 0.17473, -0.047, 0.0, -0.17527, 8.000e-04, -1
***Source***
1, 0
w1c, 0.0, 1.0
***Load***
0, 0
***Segmentation***
800, 80, 2.0, 2
***G/H/M/R/AzEl/X***
0, 6.0, 4, 50.0, 120, 60, 0.0

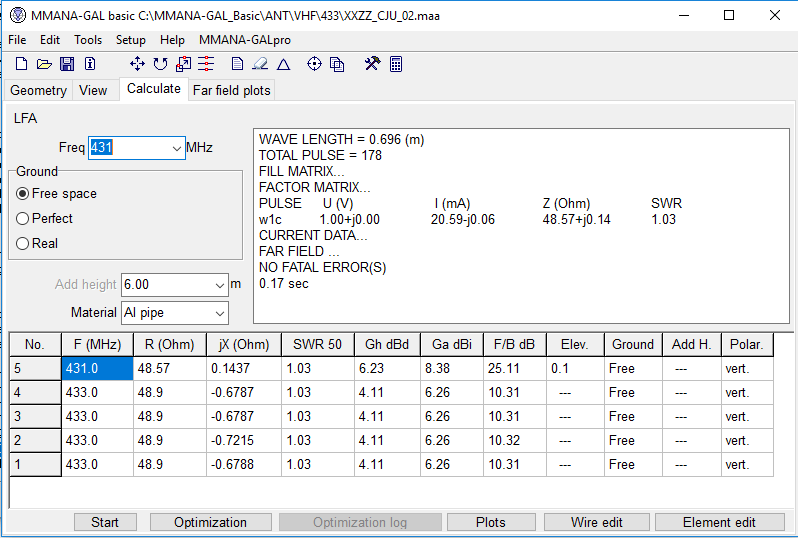

Plaats ik een radiaal erbij krijg je het volgende.

GAdBi van 6.26 naar 8.38
F/B db van 10.31 naar 25.11

Bron code

CJU
*
431.0
***Wires***
6
-0.00547, 0.0, 0.13228, -0.00547, 0.0, -0.13228, 8.000e-04, -1
-0.00547, 0.0, -0.13228, 0.08347, 0.0, -0.13228, 8.000e-04, -1
0.08347, 0.0, -0.13228, 0.08347, 0.0, 0.13228, 8.000e-04, -1
-0.00547, 0.0, 0.13228, 0.08347, 0.0, 0.13228, 8.000e-04, -1
-0.051, 0.0, 0.17324, -0.051, 0.0, -0.17376, 8.000e-04, -1
0.193, 0.0, 0.15453, 0.193, 0.0, -0.15247, 8.000e-04, -1
***Source***
1, 0
w1c, 0.0, 1.0
***Load***
0, 0
***Segmentation***
800, 80, 2.0, 2
***G/H/M/R/AzEl/X***
0, 6.0, 4, 50.0, 120, 60, 0.0
